Endüstriyel Gaz Saflaştırma Proseslerinde Silindirik ve Granül Aktif Karbon Karşılaştırması

Endüstriyel Gaz Saflaştırma Proseslerinde Silindirik ve Granül Aktif Karbon Karşılaştırması

Kimya, petrokimya, gıda, atıksu arıtma ve enerji sektörlerinde faaliyet gösteren endüstriyel tesisler; hem yasal emisyon sınırlarına uymak hem de proses ekipmanlarını korumak amacıyla yüksek kapasiteli gaz saflaştırma ve filtrasyon sistemlerine ihtiyaç duyarlar. Egzoz gazlarındaki Uçucu Organik Bileşiklerin (VOC) giderilmesi, biyogaz tesislerinde hidrojen sülfür (H2S) ve siloksan arıtımı, solvent geri kazanımı veya endüstriyel koku kontrolü gibi kritik operasyonlarda adsorpsiyon teknolojisinin temel taşı aktif karbondur.

Ancak tesis yöneticileri ve satın alma mühendisleri için aktif karbon seçimi, sadece "kömür veya hindistan cevizi bazlı" ayrımından ibaret değildir. Fiziksel form faktörü; yani malzemenin Granül (GAC - Granular Activated Carbon) veya Silindirik (EAC - Extruded Activated Carbon / Pelet) formda olması, gaz akış dinamiklerini, sistemin enerji tüketimini ve yatak ömrünü doğrudan belirleyen en hayati mühendislik parametresidir. Yanlış form faktörü seçimi, sistemde telafisi zor basınç kayıplarına (pressure drop) neden olarak fan ve blower (körük) motorlarının aşırı yüklenmesine, enerji maliyetlerinin katlanmasına ve yetersiz saflaştırma oranlarına yol açar.

Bu teknik rehberde, endüstriyel gaz fazı (gas-phase) uygulamalarında granül ve silindirik aktif karbonun yapısal farklılıklarını, akışkanlar dinamiği üzerindeki etkilerini ve tesisiniz için hangi form faktörünün optimum işletme maliyeti (OPEX) sağlayacağını detaylıca inceliyoruz.

Aktif Karbonun Adsorpsiyon Dinamikleri ve Gözenek Hiyerarşisi

Aktif karbonun temel işlevi, hedeflenen kirletici molekülleri (adsorbat) geniş iç yüzey alanında Van der Waals kuvvetleri yardımıyla tutmasıdır (adsorpsiyon). Ancak gaz fazındaki moleküllerin yakalanması süreci üç aşamalı bir gözenek hiyerarşisine dayanır:

1. Makro Gözenekler (>50 nm): Gazın aktif karbon partikülünün içine girdiği ana otoyollardır. Kendi başlarına fazla yüzey alanı sağlamazlar ancak gaz moleküllerinin iç kısımlara hızla ulaşmasını sağlarlar (kinetik hız).
2. Mezo Gözenekler (2 - 50 nm): Makro gözeneklerden mikro gözeneklere geçişi sağlayan ara yollardır. Kısmen daha büyük organik moleküllerin tutunduğu alanlardır.
3. Mikro Gözenekler (<2 nm): Toplam iç yüzey alanının %90'ından fazlasını oluşturan, VOC'ler, koku molekülleri ve diğer hafif gaz fazı kirleticilerinin nihai olarak hapsolduğu kılcal damarlardır.

Gaz saflaştırma proseslerinde, hedeflenen gaz moleküllerinin çapı son derece küçüktür. Bu nedenle gaz fazı uygulamalarında kullanılacak aktif karbonun mikro gözenek yapısının son derece gelişmiş olması, Karbon Tetraklorür (CTC) tutma kapasitesinin ve Butan aktivitesinin yüksek olması şarttır. Hem granül hem de silindirik formdaki aktif karbonlar bu gözenek yapısına sahip olacak şekilde aktive edilebilir; asıl mühendislik farkı, bu malzemelerin tank (yatak) içindeki duruşlarında ve havanın/gazın bu yığın içinden nasıl geçtiğinde (aerodinamik yapıda) gizlidir.

Granül Aktif Karbon (GAC) Yapısı ve Gaz Proseslerindeki Performansı

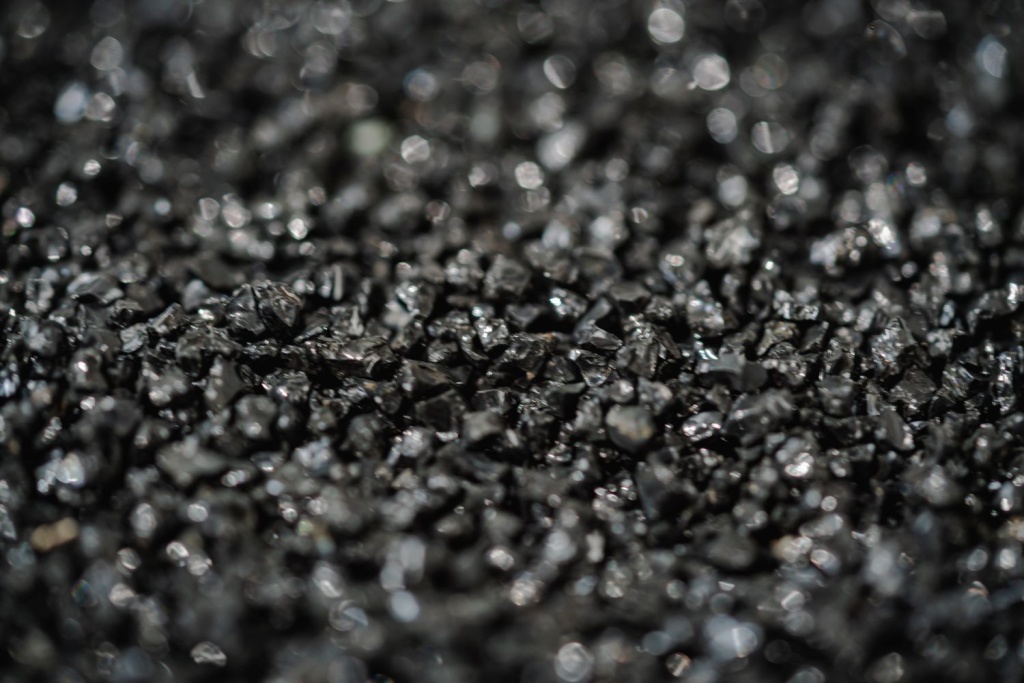

Granül aktif karbon, ham karbonize materyalin (kömür, odun veya hindistan cevizi kabuğu) ezilmesi (crushing) ve yüksek sıcaklıkta buharla veya kimyasal yöntemlerle aktive edilmesiyle üretilir. Bu kırma işlemi sonucunda ortaya çıkan partiküller amorf (düzensiz) ve köşeli bir yapıya sahiptir. Partikül boyutları genellikle "mesh" değerleriyle ifade edilir (örneğin 4x8 mesh veya 8x30 mesh).

Granül Formun Avantajları

Granül yapının düzensiz ve pürüzlü dış yüzeyi, su ve sıvı fazı (liquid-phase) arıtım proseslerinde mükemmel bir karışım ve temas yüzeyi sağlar. Özellikle atıksu arıtma tesislerinde ve içme suyu filtrasyonunda, yatağın içinden geçen sıvıya karşı yüksek bir hidrodinamik direnç göstererek suyun her bir partikülle temasını maksimize eder. Yüzey alanının genişliği sayesinde hızlı bir adsorpsiyon kinetiği sunar.

Gaz Fazında Karşılaşılan Zorluklar

Söz konusu gaz fazı (hava, biyogaz, azot, doğalgaz vb.) olduğunda, granül aktif karbonun bu "düzensiz" yapısı bazı dezavantajlara dönüşebilir:

• Yüksek Basınç Düşümü (Pressure Drop): Düzensiz, köşeli ve amorf granüller, filtre yatağına doldurulduğunda aralarındaki boşluk (void fraction) son derece dar ve karmaşıktır. Bu durum, gazın yatak içinden geçerken yüksek bir dirence (sürtünmeye) maruz kalmasına neden olur. Yüksek basınç düşümü, gazı iten fanların veya kompresörlerin daha fazla elektrik harcaması demektir.
• Kanalizasyon (Channeling) Riski: Düzensiz yerleşim, gazın yatak içinde kendisine en az direnç gösteren spesifik yollar (kanallar) açmasına neden olabilir. Havanın büyük bir kısmı bu kanallardan kaçarsa, yatağın geri kalan %70'lik kısmı kirliliğe hiç temas etmeden (ölü hacim olarak) israf olur.
• Aşınma ve Tozuma (Attrition): Köşeli yapılar, yüksek debili gaz akışlarında veya yatak içindeki titreşimlerde birbirine sürtünerek daha çabuk kırılır ve ince karbon tozları oluşturur. Bu tozlar, tesisin sonraki aşamalarındaki hassas filtreleri (HEPA filtreler veya kompresör girişleri) tıkayabilir.

Silindirik (Pelet) Aktif Karbon (EAC) Yapısı ve Akışkanlar Dinamiği

Silindirik (Extruded) aktif karbon, üretim prosesi gereği yüksek mühendislik içeren bir forma sahiptir. Toz halindeki yüksek kaliteli aktif karbon, özel organik bağlayıcılarla (binders) karıştırılarak bir hamur (matris) haline getirilir ve yüksek basınçlı ekstrüzyon makinelerinden preslenerek çıkarılır. Sonuç; çapları genellikle 3 mm, 4 mm veya 5 mm olan, pürüzsüz yüzeyli, çubuk şeklinde (pelet) partiküllerdir. Bu silindirik form, endüstriyel gaz saflaştırma sistemleri için özel olarak optimize edilmiştir.

Gaz Proseslerinde Silindirik Formun Üstünlükleri

1. Mükemmel Aerodinamik ve Düşük Basınç Düşümü: Silindirik aktif karbonların en büyük endüstriyel avantajı, tanka doldurulduklarında (yığın halinde) oluşturdukları homojen boşluk hacmidir. Çubuk formundaki yapı, partiküller arasında standart ve sürekli geçiş yolları (makro hava kanalları) bırakır. Bu sayede, endüstriyel bacalardan emilen yüksek debili gaz veya blower'lar tarafından basılan biyogaz, yatağın içinden minimum sürtünme ile geçer. Basınç düşümünün (pressure drop) düşük olması, tesisin motor ve fan enerji maliyetlerinde muazzam bir tasarruf sağlar. Çoğu büyük ölçekli gaz arıtma tesisinde, silindirik karbon kullanılarak sağlanan elektrik tasarrufu, karbonun kendi maliyetini aylar içinde amorti eder.
2. Homojen Akış Dağılımı ve Sıfır Kanalizasyon (Channeling): Peletlerin düzgün ve standart geometrisi, tankın (adsorber) içindeki direncin her noktada eşit olmasını sağlar. Gaz, yatağın tüm kesit alanına eşit olarak yayılır ve yatağın tüm hacmi verimli bir şekilde kullanılır. Bu durum, kirleticilerin karbon tarafından yakalanma olasılığını maksimize eder ve erken "breakthrough" (sistemin kirliliği kaçırmaya başlaması) riskini ortadan kaldırır. Kütle Transfer Bölgesi (MTZ) dar ve nettir.
3. Yüksek Mekanik Dayanım (Hardness) ve Düşük Tozuma: Ekstrüzyon (presleme) prosesi ve kullanılan bağlayıcı teknolojisi sayesinde silindirik aktif karbonların ezilme dayanımı ve aşınma direnci (hardness) granül formlara göre çok daha yüksektir. Yüksek hızlı gaz akımlarında, titreşimli platformlarda veya yatak yenileme (boşaltma/dolum) operasyonlarında peletler bütünlüklerini korur. Tozlanma minimum seviyededir, bu da temiz bir çalışma ortamı ve aşağı akış (downstream) ekipmanlarının güvenliğini sağlar.

Spesifik Endüstriyel Uygulamalar ve Seçim Kriterleri

Tesisin proses koşullarına göre aktif karbon form faktörü seçimi yapılırken aşağıdaki uygulama pratikleri dikkate alınmalıdır:

1. Biyogaz Saflaştırma (H2S ve Siloksan Giderimi)

Biyogaz tesislerinde gaz motorlarının (kojenerasyon ünitelerinin) zarar görmemesi için çürütücüden gelen gazın içindeki Hidrojen Sülfür (H2S) ve Siloksan bileşiklerinin mutlak suretle arındırılması gerekir. Biyogaz tesislerindeki gaz blower'ları genellikle düşük basınca göre dizayn edilmiştir. Yüksek bir basınç direncini aşamazlar. Bu nedenle biyogaz saflaştırmada 4 mm Silindirik (Pelet) Aktif Karbon endüstri standardıdır. Özellikle H2S kapasitesini artırmak için KOH veya NaOH ile emprenye edilmiş (impregnated) silindirik aktif karbonlar, biyogaz tesislerinin kesintisiz çalışması için elzemdir.

2. VOC Giderimi ve Solvent Geri Kazanımı (Solvent Recovery)

Otomotiv boyahaneleri, matbaalar, kimya tesisleri ve ambalaj üretim hatlarından çıkan egzoz gazlarındaki çözücülerin (toluen, ksilen, etil asetat vb.) yakalanması ve geri kazanılması işlemidir. Burada buhar (steam) ile sürekli rejenerasyon (yatağın temizlenmesi) yapılır. Hem düşük basınç kaybı sağlaması hem de buhar şoklarına karşı gösterdiği yüksek mekanik dayanım sebebiyle bu proseslerde de ağırlıklı olarak Silindirik Aktif Karbon tercih edilir.

3. Endüstriyel Koku Kontrolü ve HVAC Filtrasyonu

Atıksu arıtma tesislerinin pompa istasyonlarında veya endüstriyel mutfak/üretim alanlarındaki hava sirkülasyon sistemlerinde, koku yaratan amin, merkaptan ve amonyak türevlerinin tutulmasında kullanılır. Filtre kasetlerinin yapısına bağlı olarak hem GAC hem de EAC kullanılabilir. İnce kaset filtrelerde basınç düşümünü minimize etmek için genellikle 3 mm veya 4 mm silindirik form öne çıkar.

Satın Alma Mühendisleri İçin Teknik Spesifikasyon Okuma Rehberi

İster silindirik ister granül form olsun, tesisinize aktif karbon tedarik ederken sadece birim fiyata odaklanmak, görünmez işletme maliyetlerine (OPEX) kapı aralar. Gelen analiz sertifikalarında (COA - Certificate of Analysis) şu değerlere mutlaka dikkat edilmelidir:

• CTC (Karbon Tetraklorür) Değeri: Gaz fazı aktif karbonların mikro gözenek kapasitesini, yani gazı ne kadar iyi tutabileceğini gösterir. Gaz arıtımı için bu değerin en az %60 olması, performans gerektiren proseslerde ise %70 ve üzerine (örneğin CTC 70 veya CTC 80) çıkması hedeflenmelidir.
• Sertlik / Aşınma Direnci (Hardness): %95 ve üzeri olmalıdır. Düşük sertlik, yatağın tozlaşarak çökmesi ve tesisin duruşa (downtime) geçmesi anlamına gelir.
• İyot Numarası (Iodine Number): Her ne kadar ağırlıklı olarak sıvı fazı performansı (makro/mezo gözenekler) için bir gösterge olsa da, malzemenin genel aktivasyon kalitesini belirten, 900 mg/g ile 1100 mg/g arasında olması beklenen baz bir parametredir.
• Yığın Yoğunluğu (Bulk Density): Aynı hacimdeki tanka ne kadar ürün sığacağını belirtir. Silindirik karbonlarda bu değer genellikle 450 - 500 kg/m³ bandındadır. Düşük yoğunluklu, yetersiz aktive edilmiş ürünler, tankın hedeflenen kapasiteyi karşılamamasına neden olur.

Carbotech Teknolojisi ve Damla Nem Kimya Çözüm Ortaklığı

Gaz saflaştırma dinamiklerinde hataya yer yoktur. Aktif karbon yatağında yaşanacak erken bir doygunluk (breakthrough), milyon dolarlık kojenerasyon motorlarının revizyona girmesine, zehirli gazların atmosfere salınmasına ve üretim hatlarının durmasına neden olabilir. Bu nedenle hammadde kalitesi ve aktivasyon teknolojisinde rüştünü ispatlamış küresel markaların tercih edilmesi proses güvenliği açısından bir zorunluluktur.

Bu alanda, özellikle basınç düşümü optimizasyonunda ve yüksek H2S/VOC tutma kapasitelerinde dünya lideri olan Alman menşeli Carbotech, endüstriyel tesislerin spesifik proses gereksinimleri için en güvenilir çözümleri üretmektedir. Üstün ekstrüzyon teknolojisi ve homojen aktivasyon süreçleriyle üretilen Carbotech marka silindirik ve granül aktif karbonlar; düşük basınç kayıpları, sıfıra yakın tozuma oranları ve maksimize edilmiş CTC kapasiteleri sayesinde yatak değişim (revizyon) sürelerini ciddi şekilde uzatır ve işletme maliyetlerinizi düşürür.

Türkiye kimya sektöründe 28 yıllık mühendislik ve proses tecrübesiyle faaliyet gösteren Damla Nem Kimya olarak, tesislerinizin gaz ve sıvı saflaştırma ihtiyaçları için Carbotech'in yüksek standartlarını sizlerle buluşturuyoruz (www.aktifkarbon.org). Doğalgaz/Biyogaz kurutma, hidrojen saflaştırma, solvent geri kazanımı ve koku kontrol üniteleriniz (odor control units) için proses verilerinizi (akış debisi, basınç, sıcaklık ve kirletici konsantrasyonu) analiz ederek, sisteminize en uygun (silindirik, granül, toz veya emprenye edilmiş) aktif karbon formülasyonunu mühendislik garantisiyle projelendiriyoruz.

Tesisinizin blower enerji sarfiyatlarını minimize etmek, basınç düşümü (pressure drop) problemlerini kalıcı olarak çözmek ve gaz saflaştırma verimliliğinizi en üst düzeye çıkarmak için uzman mühendis kadromuzla iletişime geçebilir, ihtiyacınıza özel teknik şartname desteği alabilirsiniz.
