PSA Azot Jeneratörlerinde Karbon Moleküler Sieve (CMS) ile %99,999 Saflık Eldesi
24/08/2026Endüstriyel tesislerin kesintisiz, düşük maliyetli ve yüksek kalitede azot gazı (nitrojen) tedariki için başvurdukları en verimli yöntemlerin başında Basınç Salınımlı Adsorpsiyon (PSA - Pressure Swing Adsorption) teknolojisi gelir. Sıvı azot satın alımına veya tüplü gaz tedarikine kıyasla işletme maliyetlerini (OPEX) dramatik ölçüde düşüren PSA azot jeneratörleri, tesislerin kendi gazını yerinde (on-site) üretmesine olanak tanır. Ancak bir PSA sisteminin vaat ettiği kapasiteyi ve saflık derecesini sağlayabilmesi, sistemin kalbinde yer alan adsorban malzemenin kalitesine ve doğru mühendislik parametreleriyle seçilmesine doğrudan bağlıdır.
Azot jeneratörlerinde gaz ayrıştırma işlemini gerçekleştiren bu kritik bileşen Karbon Moleküler Sieve (CMS) olarak adlandırılır. Özellikle elektronik, gıda paketleme, lazer kesim ve ilaç sanayi gibi %99,999 (5.0 Grade) gibi ultra yüksek saflıkta nitrojen gerektiren proseslerde, seçilecek CMS'in gözenek yapısı, adsorpsiyon kinetiği ve mekanik dayanımı sistemin tüm performansını belirler.
Karbon Moleküler Sieve (CMS) Nedir ve Temel Fizikokimyasal Özellikleri Nelerdir?

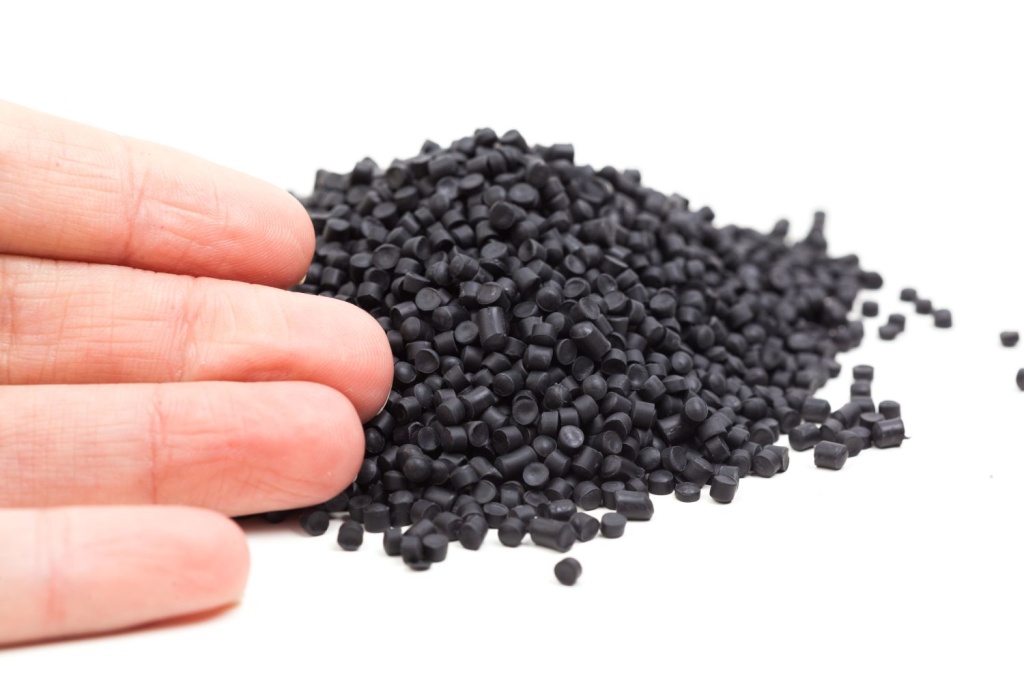

Karbon Moleküler Sieve (CMS), yüksek karbon içerikli materyallerin (genellikle kömür veya hindistan cevizi kabuğu) özel ısıl işlemler, karbonizasyon ve kontrollü aktivasyon süreçlerinden geçirilmesiyle üretilen, sentetik, gözenekli bir malzemedir. Geleneksel aktif karbonların aksine, CMS rastgele değil, angstrom (Å) seviyesinde son derece hassas ve dar bir gözenek boyutu dağılımına sahip olacak şekilde tasarlanır.
Oksijen molekülünün kinetik çapı yaklaşık 0.346 nanometre (nm) iken, azot molekülünün çapı yaklaşık 0.364 nanometredir. Sadece 0.018 nm (0.18 Å) gibi mikroskobik bir fark, Karbon Moleküler Sieve’in çalışma prensibinin temelini oluşturur. CMS gözenekleri, tam olarak oksijen molekülünün içine hızla girebileceği, ancak azot molekülünün giremeyeceği veya çok daha yavaş difüze olacağı bir boyutta üretilir.
Bu durum, moleküler elek teknolojisinde "kinetik ayrım" (kinetic separation) olarak adlandırılır. Sentetik zeolitlerde görülen "termodinamik dengeye" (equilibrium) dayalı ayrımın aksine, CMS tamamen moleküllerin difüzyon hızlarındaki farklılığa dayalı olarak çalışır. Hızlı hareket eden küçük oksijen molekülleri karbon yapı tarafından adsorbe edilirken, daha büyük azot molekülleri yatağı geçerek ürün tankına ulaşır.
PSA Azot Jeneratörlerinde Karbon Moleküler Sieve’in Çalışma Fazları
Bir PSA azot jeneratörü genellikle birbirine paralel çalışan iki adsorber tankından oluşur. Karbon Moleküler Sieve ile dolu olan bu tanklar, sistemin PLC kontrol ünitesi aracılığıyla yönetilen valfler yardımıyla belirli periyotlarda basınçlandırma ve rejenerasyon döngülerine sokulur.
1. Basınçlandırma ve Adsorpsiyon Fazı
Ön filtreden geçmiş, kurutulmuş ve şartlandırılmış basınçlı hava (genellikle 7-10 bar arası), birinci tankın alt kısmından sisteme girer. Hava, CMS yatağı boyunca yukarı doğru ilerlerken oksijen, karbondioksit ve eser miktardaki su buharı molekülleri Karbon Moleküler Sieve'in mikro gözeneklerine hızla nüfuz eder. Geçiş hızı yavaş olan saf azot gazı ise tankın üst kısmından çıkarak biriktirme tankına (buffer tank) gönderilir. Yatak içindeki Karbon Moleküler Sieve, belirli bir süre sonra oksijene doygun hale gelir.
2. Basınç Dengeleme (Equalization) Fazı
Birinci tank oksijene doyduğunda ve ikinci tank rejenerasyonunu tamamladığında, sistem enerji tasarrufu sağlamak için valfleri açarak iki tank arasındaki basıncı eşitler. Bu işlem (equalization), basınçlı havanın boşa atılmasını engeller, kompresörün yükünü hafifletir ve bir sonraki döngü için hazırlık sağlar. İyi bir CMS, bu hızlı basınç değişimlerine kırılmadan dayanabilmelidir.
3. Rejenerasyon (Blowdown ve Purge) Fazı
Oksijene doymuş olan birinci tankın atmosfere açılan egzoz valfi açılır ve içerdeki basınç hızla ortam basıncına düşürülür. Basıncın düşmesiyle birlikte Karbon Moleküler Sieve'in gözeneklerinde hapsolmuş olan oksijen molekülleri serbest kalır (desorpsiyon) ve egzoz susturucusundan atmosfere atılır. Böylece CMS yatağı temizlenmiş ve bir sonraki hava alımı için hazır hale gelmiş olur.
%99,999 (5.0 Grade) Ultra Yüksek Saflıkta Azot Üretiminin Dinamikleri
Endüstride azot saflığı genellikle %95 ile %99,999 arasında talep edilir. %95 saflıkta bir azot jeneratöründe 1 birim azot üretmek için yaklaşık 2 birim basınçlı havaya ihtiyaç duyulurken, saflık %99,999'a çıkarıldığında bu oran 5-6 birim havaya kadar çıkabilir.
Lazer kesimde çapak oluşumunu önlemek, elektronik kart dizgilerinde oksitlenmeyi durdurmak veya kimyasal reaktörlerde inert bir atmosfer yaratmak için %99,999 (10 ppm oksijen) saflık elzemdir. Bu seviyeye ulaşmak için sistemin döngü süreleri (cycle time) uzatılır. Havanın CMS yatağı ile temas süresi (dwell time) arttıkça, gözeneklere giren oksijen miktarı maksimize edilir. Ancak ultra yüksek saflık hedeflenirken, kullanılacak Karbon Moleküler Sieve'in "kütle transfer bölgesi" (Mass Transfer Zone - MTZ) dar olmalı ve gözenek boyutu dağılımı mükemmel bir homojenliğe sahip olmalıdır. Aksi takdirde, elde edilen azotun içindeki oksijen oranı asla 10 ppm seviyelerine inemez.
CMS Performansını Doğrudan Etkileyen İşletme Parametreleri
Mükemmel spesifikasyonlara sahip bir Karbon Moleküler Sieve satın alınsa dahi, sisteme giren besleme havasının (feed air) kalitesi jeneratörün verimliliğini ve yatak ömrünü belirler. Tesis yöneticilerinin ve mühendislerin şu üç kritik parametreyi kontrol altında tutması zorunludur:
Yağ Buharı ve Hidrokarbon Kontaminasyonu (Oil Poisoning)
PSA sistemlerinin en büyük düşmanı kompresörden gelen yağ buharıdır. Pnömatik tesisattaki yağ molekülleri Karbon Moleküler Sieve yatağına ulaştığında, karbonun yüzeyini bir film tabakası gibi kaplar. Bu duruma "yağ zehirlenmesi" (oil poisoning) denir. Yağ ile kaplanan mikro gözenekler, oksijen moleküllerini tutamaz hale gelir ve jeneratörün saflık kapasitesi hızla düşer. Yağ zehirlenmesi geri döndürülemez bir hasardır ve tüm Karbon Moleküler Sieve yatağının değiştirilmesini gerektirir. Bunu önlemek için jeneratör girişinde mutlaka aktif karbon kuleleri ve hassas koalesan (coalescing) filtreler bulunmalıdır.
Nem ve Çiğ Noktası (Dew Point) Optimizasyonu
Karbon Moleküler Sieve, su moleküllerini de adsorbe etme eğilimindedir. Sisteme giren havanın çiğlenme noktası (dew point) +3°C veya daha düşük olmalıdır. İdeal olarak soğutmalı veya adsorpsiyonlu bir hava kurutucu ile nemden arındırılmış hava kullanılmalıdır. Sisteme su yürümesi, CMS'in oksijen tutma kapasitesini bloke eder, gözenek içindeki basınç dengesini bozar ve malzemenin fiziksel bütünlüğünü tehdit eder.
Partikül Filtrasyonu ve Valf Senkronizasyonu
Besleme havasındaki toz ve partiküller yatağa girmeden önce 0.01 mikron seviyesinde filtrelenmelidir. Ayrıca, valflerin senkronize çalışması ve pnömatik hız kontrol valflerinin yatağa aniden darbe yapmayacak şekilde (soft-start mantığıyla) hava vermesi gerekir. Ani hava yüklenmeleri, Karbon Moleküler Sieve partiküllerinin birbirine çarpıp tozlaşmasına (attrition) neden olur.
Jeneratör Verimliliğinin Temel Göstergesi: Hava/Azot (A/N) Oranı
Karbon Moleküler Sieve'in teknik kalitesi, endüstriyel satın alma yetkilileri için doğrudan işletme maliyetine çevrilebilen Hava/Azot Oranı (A/N Ratio) ile ölçülür. A/N oranı, 1 Nm³ (Normal metreküp) istenilen saflıkta azot gazı elde etmek için sisteme ne kadar basınçlı hava beslenmesi gerektiğini gösterir.
Örneğin, %99,99 saflıkta üretim yapan bir tesiste, ucuz ve düşük kaliteli bir CMS kullanıldığında A/N oranı 4.5 olabilir. Yani 1 Nm³ azot için 4.5 Nm³ basınçlı hava üretilmelidir. Yüksek mühendislik ürünü, optimize edilmiş bir CMS kullanıldığında ise bu oran 3.8'e kadar düşebilir. Bu aradaki fark, hava kompresörünün daha az elektrik harcaması, filtrelerin daha geç dolması ve tüm pnömatik donanımın ömrünün uzaması anlamına gelir. Yüksek kalitede Karbon Moleküler Sieve yatırımı, düşen enerji (elektrik) maliyetleri (ROI) sayesinde kendini birkaç ay içinde amorte eder.
Dolum Prosesi ve Mekanik Aşınma Direnci
CMS değişimleri sıradan bir kimyasal aktarımı değildir. Adsorber tanklarına Karbon Moleküler Sieve doldurulurken "Kar fırtınası" (Snowstorm filling) adı verilen özel bir teknik kullanılmalıdır. Bu teknik sayesinde silindirik CMS peletleri, tankın içinde boşluk kalmayacak ve ölü hacim (dead space) yaratmayacak şekilde, homojen bir yığın yoğunluğuyla (bulk density) yerleşir. Kaliteli bir CMS'in mekanik ezilme dayanımı (crush strength) son derece yüksektir. Basınca dayanamayan malzemeler hızla tozlaşır, tank seviyesinde çökmelere neden olur ve tankın üst kısmındaki yaylı baskı mekanizmalarının yetersiz kalmasına yol açarak sistemin "fluidization" (yatağın kaynaması) problemi yaşamasıyla sonuçlanır. Bu yüzden aşınma (attrition) oranı minimal olan üst segment markaların tercih edilmesi proses güvenliği için şarttır.
Dünya Standardı: Carbotech ve Damla Nem Kimya Çözümleri
Yüksek saflıkta gaz elde etmek ve yıllarca sorunsuz bir jeneratör operasyonu yürütmek için, Karbon Moleküler Sieve'in hammadde ve üretim standartlarının global otoriteler tarafından onaylanmış olması gerekir. Alanında bir dünya devi olan Alman menşeli Carbotech, azot jeneratörü ve gaz saflaştırma pazarında inovasyona yön veren en güçlü markalardan biridir.
Damla Nem Kimya olarak, Türkiye mümessili olduğumuz Carbotech ürün grubu ile tesisinizin kapasitesine, hedeflediği saflık derecesine ve hava tüketim oranlarına göre en optimum çözümü mühendislik güvencesiyle sunuyoruz. PSA sistemleriniz için özel olarak geliştirilmiş;
- Standart uygulamalar için CMS CT-350,
- Daha yüksek verimlilik ve düşük A/N oranı gerektiren prosesler için CMS ZK-420,
- Ve spesifik hidrojen saflaştırma/ayrıştırma prosesleri için CMS H2 55/2 gibi üstün nitelikli Karbon Moleküler Sieve çeşitlerini projenize özel olarak boyutlandırıyoruz.
Azot jeneratörünüzün performans kayıplarını ortadan kaldırmak, elektrik sarfiyatını minimize eden A/N oranlarına ulaşmak ve %99,999 saflıktaki üretimlerinizi güvence altına almak için Damla Nem Kimya'nın uzman satış ve mühendislik kadrosuyla iletişime geçebilir; tesisinizin gaz proseslerini endüstri 4.0 standartlarına yükseltebilirsiniz.
